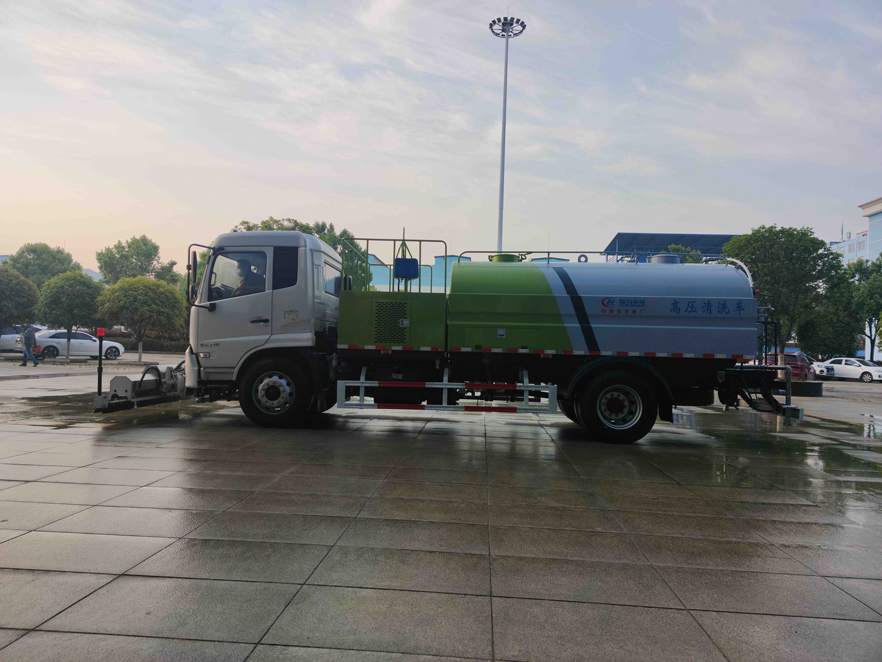

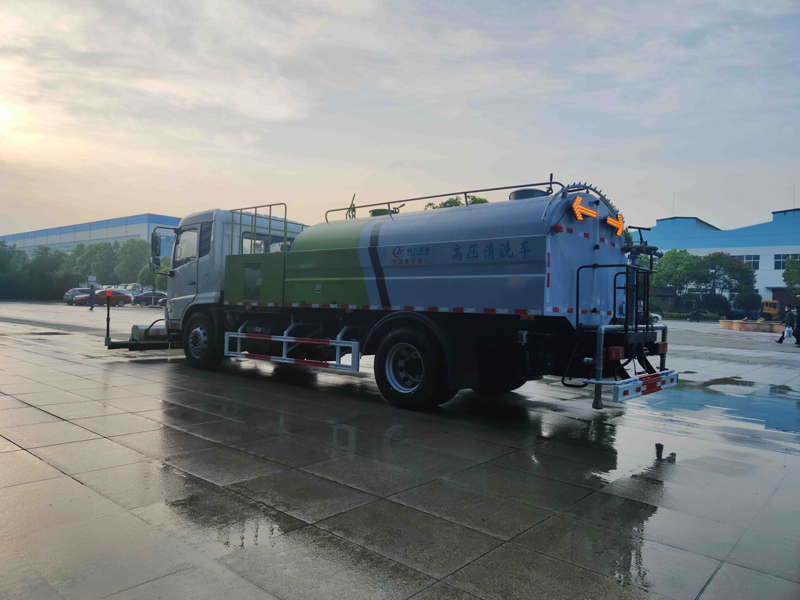

东风天锦高压清洗车
技术参数
汽 车 底 盘 | 底盘型号 | DFH1180EX8 | ||
发动机型号 | B6.2NS6B210 | |||
发动机额定功率/kW | 154 | |||
轮胎 | 275/80R22.5 18PR | |||
燃油种类 | 柴油 | |||
副发动 机及传 动系统 | 副发动机 | 型号 | 江西五十铃GX493ZG5 | |
额定功率 | 64kw/3600/r/min | |||
工作转速 | 1500～1700 r/min | |||
电磁离合器 | DLK1-25 | |||
联轴器 | TGLA9 | |||
高 压 水 路 系 统 | 高压水泵 | 型式 | 柱塞式 | |
型号 | GTM | |||
压力 | 10MPa | |||
转速 | 800（900）r/min | |||
水阀 | 型式 | 气控高压球阀 | ||
压力 | 10MPa | |||
喷水架喷嘴 | 型式 | 高压洗涤型 | ||
角喷嘴 | 型式 | 高压洗涤型 | ||
喷雾喷嘴 | 型式 | 细微雾化型 | ||
水滤 | 型式 | 滤网式 | ||
低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 | |
型号 | 80QZB(F)-60/90 | |||
扬程 | 90m | |||
转速 | 1480r/min | |||
水阀 | 气控球阀 | |||
液压 系统 | 型式 | 开式、电液控制 | ||
主要元件 | 齿轮泵、液压缸、电磁阀 | |||
系统最高压力 | 16MPa | |||
液压油箱容量 | 65L | |||
电气 系统 | 型式 | 单向直流24V(底盘)及单向直流12V(副发),负极搭铁 | ||
蓄电池 | 6-QW-100MF（底盘）、75D31R（副发） | |||
车辆作业性能
项 目 | 单位 | 参 数 | 备 注 | ||
作 业
性
能 | 喷水架清洗宽度 | m | 2.5-3.5 | 喷水杆缩伸 | |
喷水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min | |
高压清洗 | Km/h | 3-15 | 副发转速1700r/min | ||
高压清洗能力 | m2/h | 25000 | 车速8km/h | ||
最高清洗水压力 | MPa | 10 | |||
清洗水流量 | L/min | 134 | |||
喷雾水流量 | L/min | 134 | |||
低压洒水流量 | L/min | 600~800 | |||
低压冲洗宽度 | m | ≥24 | |||
洒水宽度 | m | ≥16 | |||
水枪射程 | m | 38 | |||
水罐容积 | L | 9300 | 最大容积可达10方 | ||
行 使 性 能 | 最高车速（满载） | km/h | 90 | ||
最大爬坡角 | (°) | 12 | 接近角 | ||
制动距离 | m | ≤10 | |||
最小转弯直径 | m | ＜16 | |||
燃油消耗量 | 行驶燃油消耗量 | L/100km | 18 | ||
高压清洗作业燃油消耗量 | L/h | 14 | 车速8km/h | ||
L/1000M2 | 5.8 | ||||
质量 参数 | 整车整备质量 | kg | 8940 | 基本型 | |
最大总质量 | kg | 18000 | |||
结 构 尺 寸 | 外形尺寸(长×宽×高) | mm | 9550×2500×3090 | 运输状况(基本型) | |
轴距 | mm | 4700 | |||
轮距 | 前轮 | mm | 1880 | ||
后轮 | mm | 1860 | $(document).ready(function(e) { $('.infocontent table').removeAttr('width'); $('.infocontent table').removeAttr('width'); $('.infocontent table').removeAttr('style'); $('.infocontent table').removeAttr('class'); $('.infocontent table').addClass('am-table'); } ); | ||
